隨著社會的發展，防水類產品也是層出不窮，聚合物作為元老級的防水涂料在建筑防水上起著不可忽視的作用，但隨著市場的需求量增大，在實際生產和應用過程中出現的問題也逐漸增多，為了避免在以后的實際應用中再遇到類似的問題，小晨就常見的問題及注意事項列出，對于這些問題大家也要多加關注。

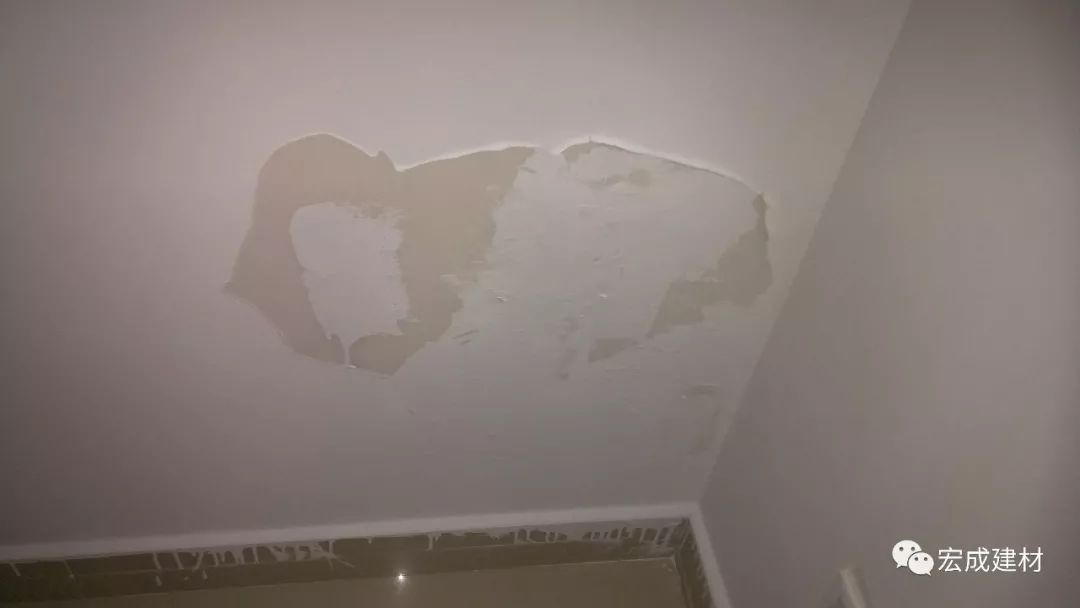

現象一：防水層起皮、粘結不牢固

【原因】

1) 基面強度不高，有起皮、起砂現象。

2) 基層表面堆積灰塵，涂防水層之前未掃除浮灰。

3) 基層較干燥，將防水材料中的水分吸走，造成防水材料中的膠凝材料水化時不完全。

【處理方法】

1) 對有缺陷的部位應進行修補，必要時要鏟除起皮、起砂部位重做。

2) 施工時要按要求嚴格清理基面。

3) 施工前要充分潤濕基層。

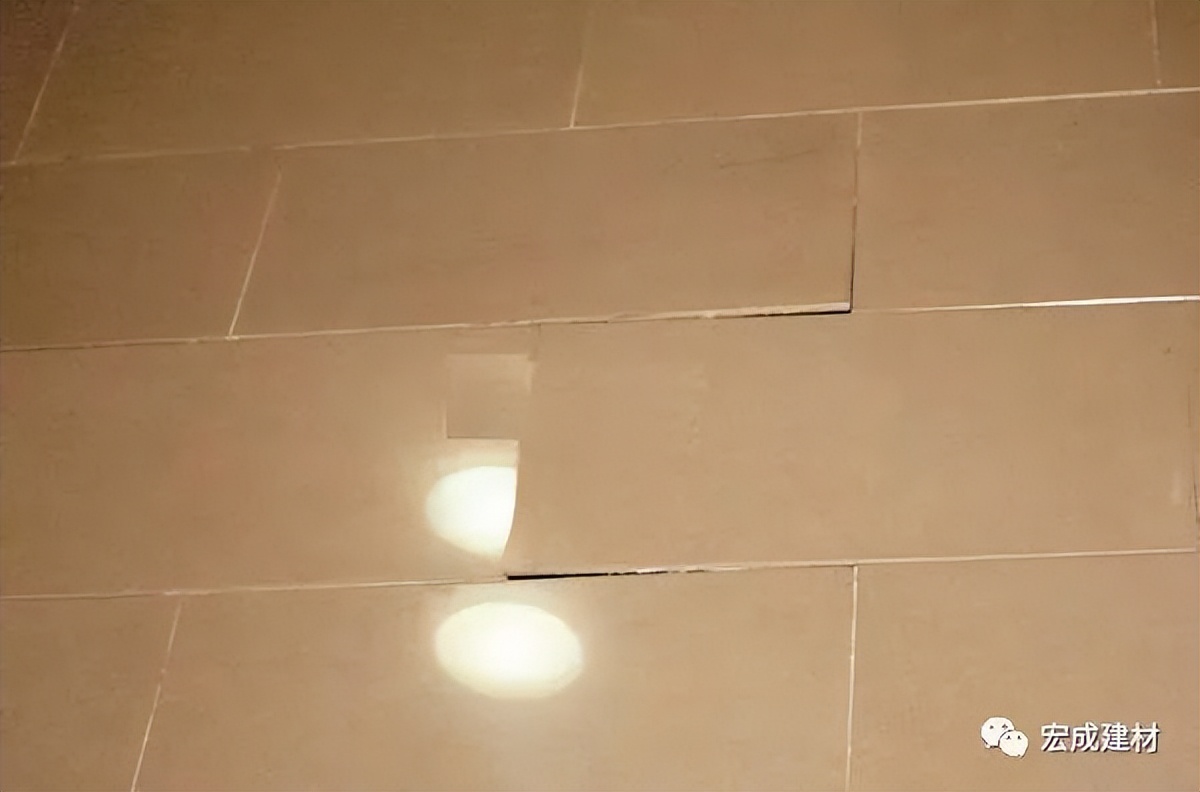

現象二：瓷磚鋪貼后期出現空鼓現象

【原因】

1) 防水層自身內部斷裂，防水涂料自身的強度不夠。

2) 防水層與基面斷裂(在基面處理正確的前提下)，防水涂料自身的粘結力不夠，使用的乳液過于偏柔性，瓷磚膠加瓷磚有一定的重力，可能當時粘貼沒問題，但長時間由于重力的影響，造成防水層和基面斷裂，形成空鼓繼而掉磚。

3) 防水層與瓷磚膠斷裂：a. 瓷磚膠自身的粘結不夠；b. 防水層表面過于光滑。

【處理方法】

1) 選用特性好的防水涂料；

2) 更換偏剛性的防水涂料，提高抗拉能力；

3) a. 更換粘結力好點的瓷磚膠；b. 在防水層表面涂層界面劑增加粘結，或者在防水層施工后表面涂一層細砂。

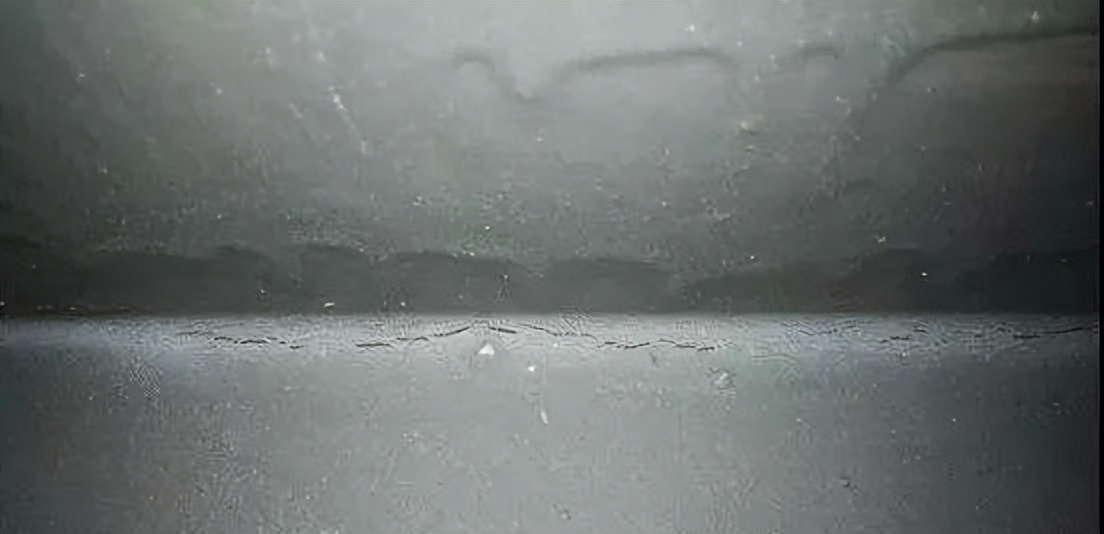

現象三：防水層表面有氣孔或者砂眼

【原因】

1)基面灰塵太多；

2)基面太干燥；

3)材料攪拌不均勻。

【處理方法】

1)清理基面，對起皮、起沙基面要進行修補；

2)施工前要充分潤濕基面；

3)材料充分攪拌，靜置5分鐘后，攪拌一下再使用。

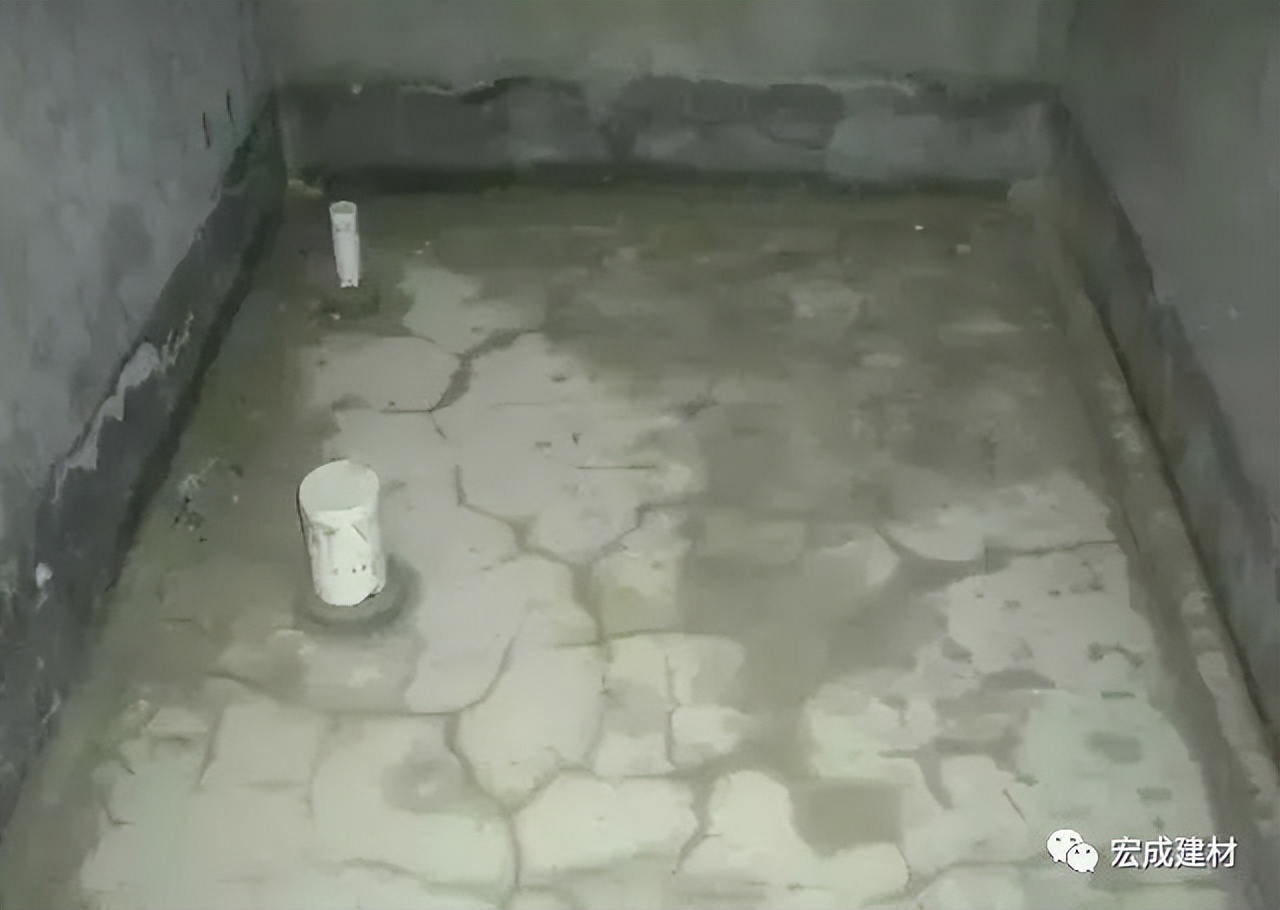

現象四：防水層自身存在開裂

【原因】

1) 基面未做潤濕處理，表面太干，吸走了材料中的水分，造成局部水化不完全，進而引起收縮，形成開裂；

2) 施工時一次涂刷的太厚，收縮增大，引起開裂；

3) 基面不平整；

5) 在犄角處使用了比較剛性的材料。

【處理方法】

1) 表面進行潤濕處理，但不能有明水。

2) 防水層至少分兩次涂刷，每次涂刷的厚度不能大約1mm且必須待第一層完全表干以后再進行第二層的涂刷。

3) 將基面不平整處，進行修復或者鏟除。

5) 犄角處選用柔性好的材料。

現象五：防水層表面存在泛白

【原因】

1) 材料攪拌不均勻，液料與粉料未充分混合進而造成離析；

2) 施工時，基面有明水。

【處理方法】

1) 充分攪拌均勻靜置5min后再涂刷；

2) 待基面沒有明水后再涂刷。

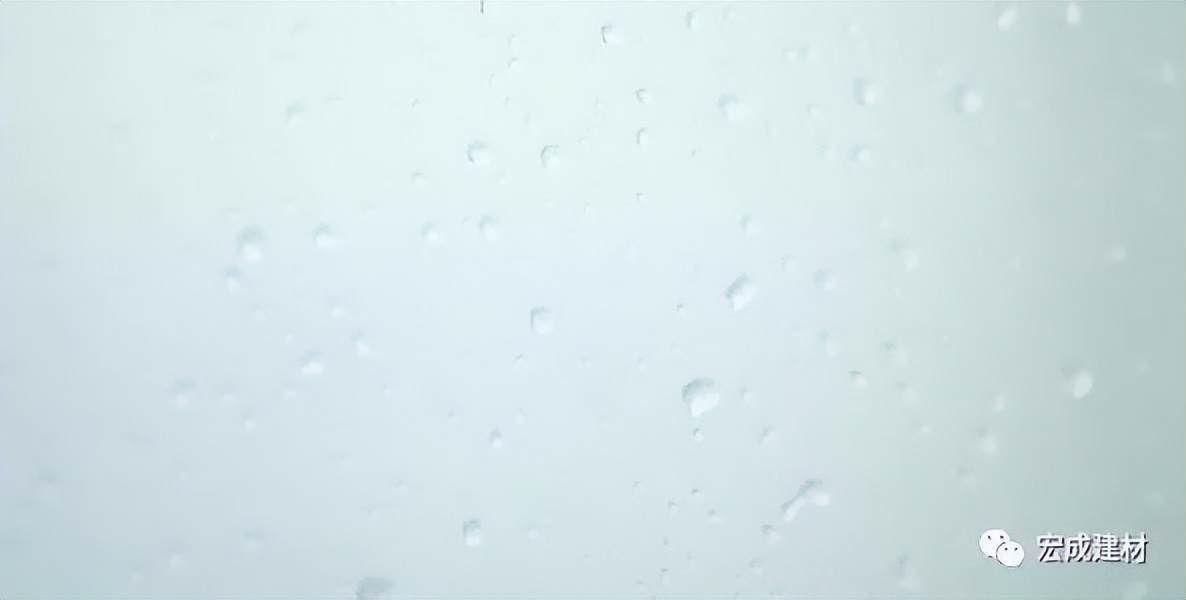

現象六：防水層干燥慢且表面有水珠

【原因】

單組份丙烯酸防水涂料是通過水分揮發成膜，潮濕、低溫環境阻礙了涂料中水分的揮發，而水珠是由于空氣潮濕、不流動。

【處理方法】

1) 加強室內的通風條件可以更利于水分的揮發；

2) 采用薄涂和多遍涂刷的方式，有利于水分的揮發，且必須待前一遍表干后再涂刷下一遍；

3) 在潮濕條件下，盡量使用雙組分的防水涂料進行施工。
