保溫層置于防水層之下的屋面構造做法。由于保溫層在防水層之下，并且一般采用傳統的保溫材料，如珍珠巖、加氣混凝土、陶粒混凝土等材料，這些材料普遍存在吸水率大的通病。防水層施工或者使用過程中，一旦存在破損或搭接密封不嚴，水快速進入并儲存在保溫層中，此時，保溫材料因為吸水后導熱系數徒增，保溫效果快速下降。更為嚴重的是，由于保溫層存有大量的水分肆意竄流，在屋面結構層薄弱處滲進室內，并且難以徹底修復。在保溫層中設置排氣管以排除保溫層中水汽，盡管可起一定排氣作用，但屋面中增設的排氣管道，易被破壞，不僅起不到理想的排氣效果，反而形成新的進水通道。

  近幾年來，在我國南方推廣比較多的倒置式屋面做法，即將保溫層置于防水層之上。此類做法必須采用憎水性的保溫材料，如擠塑板等，并且保溫層上需設置細石混凝土等保護層。該做法能一定程度上避免保溫層竄水的問題，但由于保溫層上未設置防水層，水極易進入保溫層并存在于保溫層的縫隙中，如板縫、保溫板與防水層之間，一方面降低了保溫效果，另一方面，當進入冬季時，由于結冰膨脹導致保護層和面層開裂破損，影響了屋面的使用。盡管倒置式屋面防水層置于保溫層之下，但由于傳統防水層粘結工藝無法實現與結構層的滿粘，以致防水層與結構層之間竄水層的存在，導致滲漏。此外，維修時工藝復雜，需將防水層之上的保溫、保護、面層等構造層次全部揭除，費工費力。

防水層的選擇

  對于防水卷材保溫一體化板上表面的防水層而言，主要是考慮了屋面防水層可能面臨的使用環境相對比較惡劣，沒有保溫層的保護，甚至是需要直接外露，還可能是有種植的需求，因此，防水層的選擇適宜選擇物理性能優越、耐候性能好、有耐根穿刺等性能的防水卷材，如1.5mm厚PVC、TPO、MAC防水卷材等。

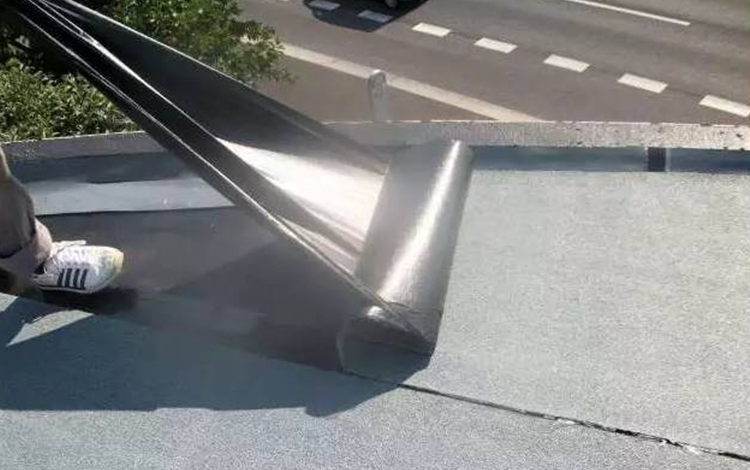

  對于下表面的防水層，很重要的是需要防水層能夠很好地跟基層的混凝土或水泥砂漿找平層牢固粘結，讓其成為屋面結構板的“皮膚”，從而避免竄水的發生，提高系統的可靠度，同時，還需要具有良好的施工應用。從這些要求看，我們不難想到最近十來年廣泛應用的自粘卷材濕鋪技術。考慮到卷材與保溫芯層的復合工藝和技術，選擇PCM高分子自粘橡膠復合防水卷材最為適合。

  高分子卷材防水層和優良的硬泡聚氨酯保溫層通過工廠化在線復合成“三明治”式的一體化板，利用自粘卷材的濕鋪技術及振動工藝，將防水保溫一體化板做成屋面結構層的“皮膚”，該做法可大大簡化屋面構造層次，避免了防水層以下竄水的發生，從而提高屋面防水的可靠度，確保保溫層的持久高效，同時，降低了屋面工程施工作業條件，減少了人為因素的影響。
