1.水泥砂漿層標(biāo)號(hào)過(guò)低或保養(yǎng)不夠，砂漿表面嚴(yán)重起粉，防水涂料粘結(jié)于粉化層，一旦收到外力，粉化層與基面分離，防水涂層也就無(wú)從附著。

應(yīng)了一句古語(yǔ)"皮之不存,毛將焉附"。責(zé)任自然在土建施工方，與防水施工無(wú)關(guān)。

2.防水材料自身有問(wèn)題，粘結(jié)力指標(biāo)達(dá)不到要求。尤其是使用非標(biāo)材料，只能自食其果了。

第二種情形，是防水涂層與墻體砂漿層粘結(jié)牢固，瓷磚粘結(jié)層與防水涂層分離。

這種情形的出現(xiàn)原因大致有兩種:

1、選用的瓷磚粘結(jié)劑的問(wèn)題；

2、鋪貼瓷磚時(shí)一次由底到頂，防水涂層自身不吸水，瓷磚粘結(jié)劑硬化慢，在調(diào)整平整度時(shí)輕微的敲擊，使得處于未硬化狀態(tài)的粘結(jié)劑在鋪貼時(shí)已于防水層分離。上述兩種原因與防水層施工也無(wú)關(guān)。

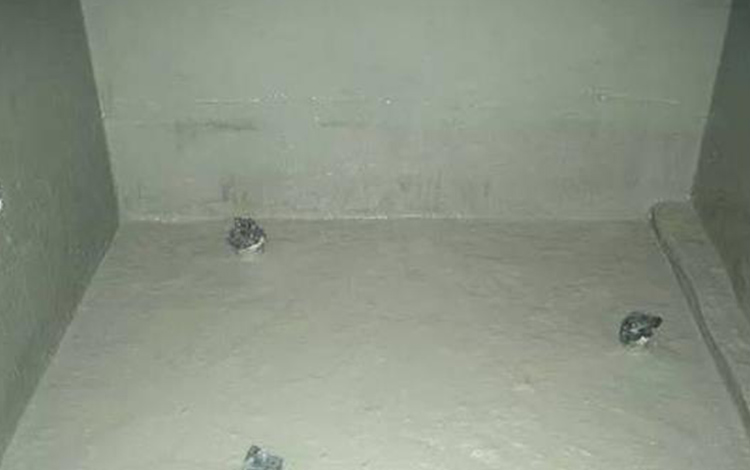

那么中規(guī)中矩地使用K11防水涂料會(huì)不會(huì)出現(xiàn)瓷磚起鼓、脫落的問(wèn)題？

此間有個(gè)冷笑話，某工地為節(jié)約成本，在墻面施工時(shí)膠乳比例極少（算是偷工減料），墻體瓷磚未出現(xiàn)起鼓、脫落。而按規(guī)定比例摻加膠乳，反而瓷磚出現(xiàn)起鼓、脫落。

這其實(shí)跟K11材料有一定關(guān)系，K11（Ⅰ型）屬于柔性材料，即使所用材料都是國(guó)標(biāo)產(chǎn)品，施工工序也正常，如果瓷磚底部與基層地面有一定間隙，瓷磚自身有很大重量，形成的下墜力長(zhǎng)期作用于防水層，最終拉伸、滑移也有可能造成瓷磚下滑脫落。這也就是外墻如果是瓷磚或者石材時(shí)不允許使用K11防水涂料作為防水層的原因。

如何避免使用K11防水涂料后瓷磚起鼓、脫落？

1.使用國(guó)標(biāo)材料，保證防水涂層與基層的粘結(jié)力，在基層表面起砂不能滿足施工時(shí)不要硬性施工；

2.墻面防水層選用偏剛性（乳液適當(dāng)減少）；

3.防水層施工后，再批一層水泥砂漿，水泥砂漿無(wú)空鼓的前提下，將瓷磚粘貼于水泥砂漿面；

4.鋪貼瓷磚時(shí)，不一次由底到定，分兩到三次鋪貼，待前一次鋪貼的瓷磚粘結(jié)劑硬化，瓷磚粘貼牢固時(shí)再進(jìn)行下一次鋪貼。

綜上所述，使用K11防水涂料做衛(wèi)生間防水后，瓷磚起鼓、脫落責(zé)任大多不在防水。但為了避免不必要的糾紛和無(wú)助的申辯，在防水施工前及施工后應(yīng)做必要的檢查（檢查基層是否合格）和提醒（提醒甲方后續(xù)施工事項(xiàng)）。
